– ไดรเวอร์รีเลย์และไมโครคอนโทรลเลอร์จะมอบโซลูชันแบบบูรณาการสำหรับการควบคุมมอเตอร์ DC แบบแปรงถ่านในยานยนต์ –

คาวาซากิ, ญี่ปุ่น–(BUSINESS WIRE)–24 มิถุนายน 2025

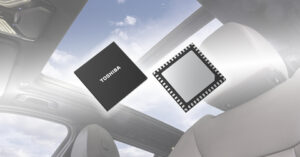

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เริ่มจัดส่งตัวอย่าง “TB9M001FTG” ซึ่งเป็นผลิตภัณฑ์ตัวที่สองในซีรีส์ Smart Motor Control Driver “SmartMCD™ ^[1]” ไมโครคอนโทรลเลอร์ใน SmartMCD™ ประกอบด้วยฟังก์ชันไดรเวอร์รีเลย์^[2]และฟังก์ชันตัวรับส่งสัญญาณ LIN^[3] โดยผลิตภัณฑ์ใหม่นี้สามารถขับเคลื่อนรีเลย์และควบคุมมอเตอร์ DC แบบแปรงถ่านได้สองตัว และเหมาะสำหรับการควบคุมมอเตอร์ DC แบบแปรงถ่านในแอปพลิเคชันยานยนต์

ในช่วงไม่กี่ปีที่ผ่านมา เนื่องจากการใช้พลังงานไฟฟ้าในอุปกรณ์ยานยนต์มีความก้าวหน้า อุปกรณ์รอง^[4] จึงมีความจำเป็นมากขึ้นเรื่อยๆ ที่ต้องมีประสิทธิภาพที่สูงขึ้น ฟังก์ชันการทำงานที่เพิ่มขึ้น การออกแบบที่กะทัดรัดมากขึ้น และส่วนประกอบที่น้อยลง Toshiba จึงตอบสนองต่อข้อกำหนดเหล่านี้ด้วยการพัฒนาผลิตภัณฑ์ใหม่

SmartMCD™ ใหม่มีไดรเวอร์ตัวล่างในตัวสี่ตัวที่สามารถใช้กับไดรเวอร์รีเลย์และการใช้งานอื่นๆ ช่วยให้สามารถควบคุมการเดินหน้าและถอยหลัง^[5] ของมอเตอร์ DC แบบแปรงถ่านสองตัวได้ นอกจากนี้ยังมีไมโครคอนโทรลเลอร์ในตัว (แกน Arm^® Cortex^® -M0) หน่วยความจำแฟลชความจุสูง ไดรเวอร์ตัวบนสองตัวสำหรับการใช้งานแหล่งจ่ายไฟ, ตัวรับส่งสัญญาณ LIN และระบบแหล่งจ่ายไฟที่สามารถทำงานได้ในระดับแบตเตอรี่รถยนต์ ฟังก์ชันทั้งหมดเหล่านี้รวมเข้าไว้ในแพ็กเกจ VQFN48 ขนาดกะทัดรัด (ขนาดทั่วไป 7×7 มม.)

นอกจากการควบคุมมอเตอร์ DC แบบแปรงถ่านในแอปพลิเคชันยานยนต์ เช่น ซันรูฟไฟฟ้า ที่ปัดน้ำฝนไฟฟ้า กระจกไฟฟ้า และเบาะนั่งไฟฟ้าแล้ว ผู้ขับขี่ยังสามารถควบคุมเซนเซอร์และตัวกระตุ้นต่างๆ ได้อีกด้วย นอกจากนี้ การควบคุมแบบ LIN จาก ECU หลักยังสามารถใช้เป็นอุปกรณ์รองสำหรับการใช้งานที่หลากหลาย ทำให้สามารถควบคุมฟังก์ชันต่างๆ ของยานยนต์ได้อย่างมีประสิทธิภาพและรองรับการใช้งานยานยนต์ในวงกว้าง

Toshiba จะขยายกลุ่มผลิตภัณฑ์ซีรีส์ SmartMCD™ ต่อไป และจะช่วยลดขนาดของระบบยานยนต์และลดจำนวนส่วนประกอบที่ใช้

หมายเหตุ:
[1] SmartMCD™: ชุดวงจรรวมที่พัฒนาโดย Toshiba Electronic Devices & Storage Corporation ซึ่งผสานรวมฟังก์ชันการควบคุมมอเตอร์และไมโครคอนโทรลเลอร์เข้าด้วยกัน
[2] ไดรเวอร์รีเลย์: วงจรอิเล็กทรอนิกส์ที่ออกแบบมาเพื่อควบคุมรีเลย์ (สวิตช์แม่เหล็กไฟฟ้า) อย่างปลอดภัยและเชื่อถือได้ ซึ่งควบคุมกระแสไฟฟ้าขนาดใหญ่โดยใช้สัญญาณกระแสไฟฟ้าและแรงดันไฟฟ้าขนาดเล็กจากไมโครคอนโทรลเลอร์หรือวงจรควบคุม
[3] Local interconnect network (LIN): โปรโตคอลการสื่อสารแบบอนุกรมที่ใช้เป็นหลักในการสื่อสารระหว่างหน่วยควบคุมอิเล็กทรอนิกส์ (ECU) ในยานพาหนะ
[4] อุปกรณ์รอง: อุปกรณ์ที่รับผิดชอบในการรองรับ ECU หลัก
[5] เมื่อใช้รีเลย์แบบขั้วเดี่ยวสองขั้ว (SPDT) สองตัว

การใช้งาน

อุปกรณ์ยานยนต์

• ซันรูฟไฟฟ้า
• ที่ปัดน้ำฝนไฟฟ้า
• กระจกไฟฟ้า
• เบาะนั่งไฟฟ้า
  และอื่นๆ

คุณสมบัติ

•  MCU 32 บิต (Arm^® Cortex^® -M0) ความถี่การทำงาน: 40MHz (ออสซิลเลเตอร์บนชิปความเร็วต่ำ ความเร็วสูง)
•  หน่วยความจำในตัว (incECC SEC/DED^[6] )
   โค้ดแฟลช: 192 กิโลไบต์, หน่วยความจำแฟลช: 16 กิโลไบต์, SRAM: 16 กิโลไบต์
• ไดรเวอร์ตัวล่างสี่ช่อง: มอเตอร์ DC แบบแปรงถ่านสองตัวสามารถควบคุมการหมุนไปข้างหน้าและถอยหลังได้ด้วยรีเลย์
• วิธีการสื่อสาร: การสื่อสารแบบ LIN ฯลฯ (ประเภทการเลือกการสื่อสาร PWM, UART)

หมายเหตุ:
[6] incECC SEC/DED: ฟังก์ชัน ECC (รหัสแก้ไขข้อผิดพลาด) ในตัวรองรับการแก้ไขข้อผิดพลาด 1 บิต (SEC) และการตรวจจับข้อผิดพลาด 2 บิต (DED)

ข้อมูลจำเพาะหลัก

หมายเลขชิ้นส่วน			TB9M001FTG
ไดรเวอร์รีเลย์			ไดรเวอร์ตัวล่าง: 4 ช่อง (OUTL0-3) (มอเตอร์ DC แบบแปรงถ่าน 2 ตัวที่สามารถควบคุมด้วยรีเลย์ได้)
ฟังก์ชันหลัก			ชั้นกายภาพ LIN: 1 ช่อง (ตัวตอบสนองเท่านั้น) อินพุตลอจิกแรงดันไฟฟ้าสูง: อินพุตสวิตช์ 5 ช่อง (SWIN0-4), อินพุตเซนเซอร์ฮอลล์ 4 ช่อง (HPIN0-3) ไดรเวอร์ตัวบน: 2 ช่อง (OUTH0(VB) (เอาต์พุต VB (แรงดันไฟฟ้า)), OUTH1(VCC) (เอาต์พุต VCC (แรงดันไฟฟ้า))
วิธีการสื่อสาร			การสื่อสารแบบ LIN, ประเภทการเลือกการสื่อสาร PWM, UART
การตรวจจับข้อผิดพลาด			การตรวจจับกระแสไฟเกิน (ไดรเวอร์ตัวล่าง, ไดรเวอร์ตัวบน) การตรวจจับแรงดันไฟเกิน (VCC (Generated 5V), VDD (Generated 1.5V)), การตรวจจับแรงดันไฟฟ้าตก (VCC (Generated 5V)), การปิดระบบความร้อน
ค่าสูงสุด ที่ยอมรับ ได้	แรงดันไฟจ่าย VB (V)		-0.3 ถึง 40
ช่วง การทำงาน	แรงดันไฟจ่าย VB (V)		6 ถึง 18
	อุณหภูมิในการทำงาน  Topr (°C)		Ta=-40 ถึง 90
			Tj=-40 ถึง 150
แพ็กเกจ	ชื่อ		P-VQFN48-0707-0.50-005
	ขนาด (มม.)	ทั่วไป	7.0 × 7.0
ความน่าเชื่อถือ			ผ่านการรับรอง AEC-Q100 ระดับ 1  ASIL-A[7]ผ่านการรับรอง
การผลิตจำนวนมาก			ธันวาคม 2025 (ตามกำหนดการ)

หมายเหตุ:
[7] ASIL-A: ASIL ย่อมาจาก Automotive Safety Integrity Level ซึ่งเป็นระดับข้อกำหนดด้านความปลอดภัยในการทำงานที่กำหนดขึ้นตามมาตรฐาน ISO 26262 ด้านความปลอดภัยในการทำงานในยานยนต์ ASIL-A เป็นระดับข้อกำหนดด้านความปลอดภัยที่ต่ำที่สุดภายในการจำแนกประเภทนี้ และจะใช้เมื่อประเมินว่าความผิดปกติของฟังก์ชันดังกล่าวมีผลกระทบต่อชีวิตของมนุษย์หรือยานพาหนะในระดับต่ำ

เนื้อหาที่เกี่ยวข้อง
ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TB9M001FTG
ติดตามลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับไดรเวอร์มอเตอร์ยานยนต์ของ Toshiba
อุปกรณ์แอนะล็อก

* Arm และ Cortex เป็นเครื่องหมายการค้าจดทะเบียนของ Arm Limited (หรือบริษัทย่อย) ในสหรัฐอเมริกาและ/หรือที่อื่น
* SmartMCD™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัทอื่นๆ ชื่อผลิตภัณฑ์ และชื่อบริการ อาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาของบริการ และข้อมูลการติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่ก็สามารถเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
