โตชิบาเปิดตัว MOSFET ซิลิคอนคาร์ไบด์ 1200V ที่ช่วยในการจ่ายไฟอย่างมีประสิทธิภาพสูง

Logo

โตเกียว–(บิสิเนสไวร์)–19 ต.ค. 2563

Toshiba Electronic Devices & Storage Corporation (“โตชิบา”) เปิดตัว “TW070J120B” MOSFET ซิลิคอนคาร์ไบด์ 1200V (SiC) สำหรับการใช้งานอุตสาหกรรมที่มีแหล่งจ่ายไฟความจุสูง การจัดส่งเริ่มตั้งแต่วันนี้

ข่าวประชาสัมพันธ์นี้ประกอบด้วยมัลติมีเดีย อ่านฉบับเต็มได้ที่นี่: https://www.businesswire.com/news/home/20201018005077/en/

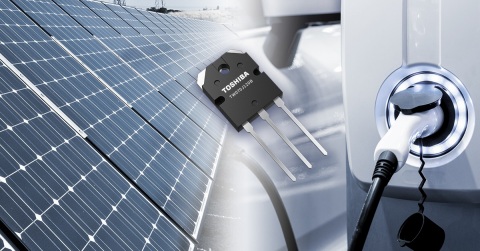

Toshiba: a 1200V silicon carbide (SiC) MOSFET TW070J120B for industrial equipment including large capacity power supply. (Graphic: Business Wire)

MOSFET ซิลิคอนคาร์ไบด์ 1200V (SiC) สำหรับการใช้งานอุตสาหกรรมที่มีแหล่งจ่ายไฟความจุสูง (กราฟฟิค: บิสิเนสไวร์)

MOSFET พลังงานที่ใช้ SiC ซึ่งเป็นวัสดุใหม่มีความต้านทานไฟฟ้าแรงสูง การสลับความเร็วสูง และความต้านทาน On-resistance ต่ำเมื่อเทียบกับผลิตภัณฑ์ซิลิคอน (Si) MOSFET, IGBT ทั่วไป ดังนั้นจะช่วยลดการใช้พลังงานและลดขนาดระบบ

โดยสร้างจาก การออกแบบชิปรุ่นที่สองของโตชิบา [1] ซึ่งช่วยเพิ่มความเสถียรของ SiC MOSFET อุปกรณ์รุ่นใหม่นี้มีความจุอินพุตต่ำ ค่าอินพุตเกตต่ำ และความต้านทาน On-resistance ต่อการระบายไปยังแหล่งที่มาต่ำ  เมื่อเทียบกับ “GT40QR21” ทรานซิสเตอร์สองขั้วแบบเกทไบโพลาร์ที่หุ้มฉนวนซิลิคอน 1200V ของโตชิบา (IGBT) จะลดการสูญเสียการปิดสวิตช์ลงประมาณ 80% และเวลาในการเปลี่ยน (เวลาตก) ประมาณ 70% ในขณะที่มีแรงดันไฟฟ้าต่ำ และมีค่าการระบายกระแสไฟที่ 20A หรือน้อยกว่า[2]

แรงดันไฟฟ้าของเกตตั้งอยู่ในช่วงสูงตั้งแต่ 4.2V ถึง 5.8V ซึ่งจะช่วยลดความเสี่ยงในการทำงานผิดพลาด (การเปิดหรือปิดโดยไม่ได้ตั้งใจ)  การรวม SiC Schottky barrier diode (SBD) ที่มีแรงดันไฟฟ้าช่วงหน้าต่ำยังช่วยลดการสูญเสียพลังงาน

MOSFET ใหม่จะช่วยเพิ่มประสิทธิภาพโดยการลดการสูญเสียพลังงานในงานอุตสาหกรรม เช่นตัวแปลง AC-DC ความจุสูง อินเวอร์โฟโตวอลเทอิก และตัวแปลง DC-DC แบบสองทิศทางความจุขนาดใหญ่ และยังช่วยลดขนาดอุปกรณ์

หมายเหตุ:

[1] ข่าวประชาสัมพันธ์ขอโตชิบาเมื่อวันที่ 30 กรกฎาคม 2020: “โครงสร้างอุปกรณ์ใหม่ของโตชิบาช่วยปรับปรุงความเสถียรของ SiC MOSFET”

https://toshiba.semicon-storage.com/ap-en/company/news/news-topics/2020/07/mosfet-20200730-1.html

[2] อุณหภูมิห้อง 25°C

การใช้งาน

  • ตัวแปลง AC-DC ความจุขนาดใหญ่
  • อินเวอร์เตอร์โฟโตวอลเทอิก
  • ตัวแปลง DC-DC แบบสองทิศทางที่มีความจุสูง

คุณสมบัติ

  • ชิปรุ่นที่สอง (แบบมี SiC SBD ติดตั้งไว้)
  • ไฟฟ้าแรงสูงต่ำ ความจุอินพุต ค่าเกตรวมต่ำ ความต้านทานต่ำ แรงดันช่วงหน้าของไดโอดต่ำ, แรงดันไฟฟ้าเกตสูง:

VDSS=1200V, Ciss=1680pF (typ.), Qg=67nC (typ.), RDS(ON)=70mΩ (typ.), VDSF=-1.35V (typ.), Vth=4.2~5.8V

  • การเพิ่มประสิทธิภาพที่จัดการได้ง่าย

ข้อมูลจำเพาะหลัก

(Ta=25℃ เว้นแต่จะระบุไว้เป็นอย่างอื่น)

หมายเลขชิ้นส่วน

แพ็กเกจ

ระดับสูงสุด

ลักษณะทางไฟฟ้า

การตรวจสอบตัวอย่างและความพร้อมในการส่งมอบ

แรงดันไฟฟ้าจากแหล่งระบาย

VDSS

(V)

กระแสไฟฟ้าระบาย

(DC)

ID

@Tc=25℃

(A)

แหล่งระบายไฟฟ้า  ความต้านทาน On-resistence

RDS(ON)

typ.

@VGS=20V

(mΩ)

แรงดันไฟฟ้าช่วงเกต

Vth

@VDS=10V,

ID=20mA

(V)

ค่าเกตทั้งหมด

Qg

typ.

(nC)

การป้อนความจุไฟฟ้า

Ciss typ. (pF)

แรงดันช่วงหน้าของไดโอด

VDSF

typ.

@IDR=10A,

VGS=-5V

(V)

TW070J120B

TO-3P (N)

1200

36.0

70

4.2 ถึง 5.8

67

1680

-1.35

ซื้อออนไลน์

เปิดลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่

https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TW070J120B

หากต้องการตรวจสอบความพร้อมของผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์โปรดไปที่:

https://toshiba.semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TW070J120B.html

ไปที่ลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ SiC MOSFET ของโตชิบา

https://toshiba.semicon-storage.com/ap-en/semiconductor/product/mosfets/sic-mosfets.html

ไปที่ลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ SiC ของโตชิบา

https://toshiba.semicon-storage.com/ap-en/semiconductor/product/sic-power-devices.html

สอบถามข้อมูลสำหรับลูกค้า:

Power Device Sales & Marketing Department (ฝ่ายขายและการตลาดอุปกรณ์ไฟฟ้า)

โทร: + 81-3-3457-3933
https: // toshiba.semicon-storage.com/ap-en/contact.html

*ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

*ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาของบริการและข้อมูลการติดต่อเป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
