Toshiba เปิดตัวอุปกรณ์จ่ายไฟอัจฉริยะขนาดเล็ก 600V สำหรับชุดขับมอเตอร์กระแสตรงแบบไร้แปรงถ่าน

Logo

บรรจุภัณฑ์ขนาดเล็กชนิดรูทะลุช่วยลดพื้นที่ในการติดตั้งและขนาดของแผงวงจรสำหรับชุดขับมอเตอร์

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–26 ตุลาคม 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวผลิตภัณฑ์สองผลิตภัณฑ์ของอุปกรณ์จ่ายไฟอัจฉริยะขนาดเล็ก (IPD) 600V สำหรับการใช้งานชุดขับมอเตอร์กระแสตรงแบบไร้แปรงถ่าน เช่น เครื่องปรับอากาศ เครื่องฟอกอากาศ และปั๊ม เริ่มจัดส่งผลิตภัณฑ์ “TPD4163K” และ “TPD4164K” จำนวนมากแล้ววันนี้ ซึ่งมีพิกัดกระแสเอาท์พุต (DC) ที่ 1A และ 2A ตามลำดับ

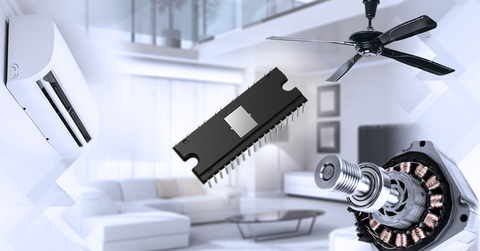

Toshiba: 600V small intelligent power devices for brushless DC motor drives (Graphic: Business Wire)

Toshiba: อุปกรณ์จ่ายไฟอัจฉริยะขนาดเล็ก 600V สำหรับชุดขับมอเตอร์กระแสตรงไร้แปรงถ่าน (ภาพ: Business Wire)

ผลิตภัณฑ์ใหม่ทั้งสองติดตั้งอยู่ในบรรจุภัณฑ์ขนาดเล็กชนิดรูทะลุ HDIP30 ซึ่งช่วยลดพื้นที่ในการติดตั้งลงประมาณ 21% เมื่อเทียบกับผลิตภัณฑ์ก่อนหน้าของ Toshiba[1] ช่วยลดขนาดของแผงวงจรสำหรับชุดขับมอเตอร์

เนื่องจากแรงดันไฟฟ้าของแหล่งจ่ายไฟอาจผันผวนอย่างมีนัยสำคัญในภูมิภาคที่มีแหล่งจ่ายไฟไม่เสถียร แรงดันไฟฟ้าจึงเพิ่มขึ้นจาก 500V ของผลิตภัณฑ์ Toshiba รุ่นก่อนหน้า[1] เป็น 600V ซึ่งเพิ่มความน่าเชื่อถือขึ้น

การออกแบบอ้างอิงสำหรับวงจรชุดขับมอเตอร์กระแสตรงไร้เซนเซอร์ไร้แปรงถ่าน” ที่ใช้ฟังก์ชันของ TPD4164K ใหม่พร้อมไมโครคอนโทรลเลอร์ TMPM374FWUG พร้อมกลไกควบคุมเวกเตอร์นี้ มีวางจำหน่ายตั้งแต่วันนี้บนเว็บไซต์ของ Toshiba

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ด้วยคุณลักษณะที่ได้รับการปรับปรุง เพื่อปรับปรุงความยืดหยุ่นในการออกแบบ และเพื่อสนับสนุนความเป็นกลางของคาร์บอนผ่านการควบคุมมอเตอร์ประหยัดพลังงาน

หมายเหตุ:
[1] ผลิตภัณฑ์บรรจุภัณฑ์ DIP26 (ผลิตภัณฑ์ที่หมดอายุการใช้งาน): TPD4123K, TPD4123AK, TPD4144K, TPD4144AK, TPD4135K, TPD4135AK

การใช้งาน

มอเตอร์กระแสตรงไร้แปรงถ่านในเครื่องใช้ไฟฟ้าภายในบ้าน

  • มอเตอร์พัดลม (เครื่องปรับอากาศ เครื่องฟอกอากาศ พัดลมระบายอากาศ พัดลมเพดาน ฯลฯ)
  • ปั๊ม

คุณสมบัติ

  • อัตราแรงดันไฟฟ้าของแหล่งจ่ายไฟสูงเพื่อรักษาระยะการทำงานสำหรับความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ: VBB=600V
  • บรรจุภัณฑ์ขนาดเล็ก
    ชนิดรูทะลุ HDIP30: 32.8 มม.×13.5 มม. (ทั่วไป), t=3.525 มม. (ทั่วไป)

ข้อมูลจำเพาะที่สำคัญ

(Ta=25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)

หมายเลขชิ้นส่วน

TPD4163K

TPD4164K

พิกัดสูงสุดสัมบูรณ์

แหล่งจ่ายไฟ VBB (V)

600

กระแสไฟเอาท์พุต (DC) Iout (A)

1

2

ช่วงการทำงาน

แรงดันไฟฟ้าของแหล่งจ่ายไฟในการทำงาน

VBB (V)

สูงสุด

450

คุณลักษณะทางไฟฟ้า

แรงดันอิ่มตัวเอาต์พุต

VCEsatH (V)

ทั่วไป

2.6
(IC=0.5A)

3.0
(IC=1A)

VCEsatL (V)

แรงดันไปข้างหน้า FRD

VFH (V)

ทั่วไป

2.0
(IF=0.5A)

2.5
(IF=1A)

VFL (V)

บรรจุุภัณฑ์

ชนิด

รูทะลุ

ชื่อ Toshiba

HDIP30

ขนาด (มม.)

32.8×13.5 (ทั่วไป), t=3.525 (ทั่วไป)

ฟังก์ชันการป้องกัน

ฟังก์ชันการปิดระบบเมื่อกระแสไฟเกิน/ความร้อนสูงเกิน/แรงดันต่ำ/
ควบคุมโดยพิน SD

การตรวจสอบตัวอย่างและการจัดจำหน่าย

ซื้อออนไลน์

ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TPD4163K
TPD4164K

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์จ่ายไฟอัจฉริยะของ Toshiba
อุปกรณ์จ่ายไฟอัจฉริยะ

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับข้อเสนอโซลูชันของ Toshiba โดยใช้ผลิตภัณฑ์ใหม่
การใช้งาน
เครื่องปรับอากาศ
เครื่องฟอกอากาศ

หากต้องการตรวจสอบการจัดจำหน่ายของผลิตภัณฑ์ใหม่ที่ร้านผู้จัดจำหน่ายออนไลน์ โปรดไปที่:
TPD4163K
ซื้อออนไลน์
TPD4164K
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation เป็นซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และการจัดเก็บขั้นสูง ที่ประยุกต์ใช้ประสบการณ์กว่าครึ่งศตวรรษและนวัตกรรมในการนำเสนอผลิตภัณฑ์เซมิคอนดักเตอร์ชนิดแยกชิ้น ผลิตภัณฑ์ระบบ LSI และ HDD อันโดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจ
พนักงานของบริษัท 21,500 คนทั่วโลกมีความมุ่งมั่นร่วมกันในการเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมการทำงานร่วมกันอย่างใกล้ชิดกับลูกค้าในการสร้างมูลค่าและตลาดใหม่ร่วมกัน Toshiba Electronic Devices & Storage Corporation คาดหวังที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีขึ้นเพื่อทุกคนทั่วโลก โดยมียอดขายต่อปีเกือบ 800 พันล้านเยน (6.1 พันล้านดอลลาร์สหรัฐ)
ดูข้อมูลเพิ่มเติมที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่https://www.businesswire.com/news/home/53670220/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย
