สวิตช์ด้านสูงและด้านต่ำขนาดเล็ก (8 ช่อง) –

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–7 กุมภาพันธ์ 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวอุปกรณ์ไฟฟ้าอัจฉริยะสองตัวที่ควบคุมไดรฟ์ของโหลดไฟฟ้าแบบเหนี่ยวนำของมอเตอร์ โซลินอยด์ หลอดไฟ และอุปกรณ์อื่น ๆ ที่นำไปประยุกต์ใช้ เช่น ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของอุปกรณ์อุตสาหกรรม โดยการจัดส่งสวิตช์ด้านสูง (8 ช่อง) “TPD2015FN” และสวิตช์ด้านต่ำ (8 ช่อง) “TPD2017FN” เริ่มตั้งแต่วันนี้

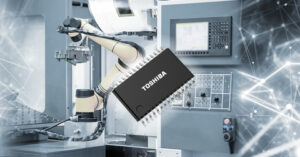

Toshiba: TPD2015FN and TPD2017FN, intelligent power devices that help reduce mounting areas. (Graphic: Business Wire)

Toshiba: TPD2015FN และ TPD2017FN อุปกรณ์ไฟฟ้าอัจฉริยะที่ช่วยลดพื้นที่ติดตั้ง (กราฟิก: Business Wire)

ผลิตภัณฑ์ใหม่นี้ใช้กระบวนการรวมอุปกรณ์อะนาล็อก (BiCD)[1] ของ Toshiba เพื่อให้มีค่าความต้านทานต่อไฟฟ้าที่ 0.4Ω (typ.) ในขั้นตอนเอาต์พุต ซึ่งต่ำกว่าผลิตภัณฑ์ปัจจุบันของ Toshiba[2] มากกว่า 50% ทั้ง TPD2015FN และ TPD2017FN อยู่ในแพ็คเกจ SSOP30[3] ซึ่งมีพื้นที่ติดตั้งประมาณ 71% ของแพ็คเกจ SSOP24[4] ที่ใช้สำหรับผลิตภัณฑ์ปัจจุบัน[2], ความสูง 80% ของแพ็คเกจ SSOP24 และระยะพิน 0.65 มม. ที่แคบลง การปรับปรุงเหล่านี้จะช่วยลดขนาดอุปกรณ์

อุณหภูมิในการทำงานสูงสุดของผลิตภัณฑ์ใหม่คือ 110°C ซึ่งสูงกว่า 85°C ของผลิตภัณฑ์ปัจจุบัน[2] ซึ่งเหมาะสำหรับการทำงานในอุณหภูมิที่สูงขึ้น นอกจากนี้ ทั้งสองยังมีวงจรป้องกันกระแสเกินในตัวและวงจรป้องกันอุณหภูมิเกิน ซึ่งช่วยทำให้อุปกรณ์มีความน่าเชื่อถือมากขึ้น

หมายเหตุ:

[1] ไบโพลาร์ CMOS DMOS

[2] ผลิตภัณฑ์ปัจจุบันของ Toshiba ได้แก่ TPD2005F และ TPD2007F

[3] แพ็คเกจ SSOP30: 9.7 × 7.6 × 1.2 มม. (typ.)

[4] แพ็คเกจ SSOP24: 13.0 × 8.0 × 1.5 มม. (typ.)

การประยุกต์ใช้

  • ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้สำหรับใช้ในอุตสาหกรรม
  • เครื่องมือเครื่องจักรที่ควบคุมด้วยตัวเลข
  • อินเวอร์เตอร์/เซอร์โว
  • อุปกรณ์ควบคุมพร้อม IO-Link

คุณสมบัติ

  • IC พลังงานเสาหินพร้อมมอสเฟต N-channel ในตัว (8 ช่อง) และวงจรควบคุม

(สวิตช์ด้านสูง TPD2015FN มีปั๊มชาร์จในตัว)

  • ตั้งอยู่ในแพ็คเกจ SSOP30 ขนาดเล็ก โดยมีพื้นที่ติดตั้งประมาณ 71% ของแพ็คเกจ SSOP24
  • ฟังก์ชันป้องกันในตัว (อุณหภูมิเกิน กระแสเกิน)
  • อุณหภูมิในการทำงานสูง: Topr (สูงสุด)=110°C
  • ความต้านทานไฟฟ้าต่ำ: RDS(ON)=0.4Ω (typ.) @VIN=5V, Tj=25°C, IOUT=0.5A

ข้อกำหนดหลัก

(เว้นแต่จะระบุไว้เป็นอย่างอื่น, Ta=25°C)

หมายเลขชิ้นส่วน

TPD2015FN

TPD2017FN

แพ็คเกจ

SSOP30

การประเมินค่าสูงสุดสุทธิ

แรงดันไฟฟ้า VDD (V)

-0.3 to 40.0

-0.3 to 6.0

แรงดันไฟฟ้าขาเข้า VIN (V)

-0.3 to 6.0

VDDx – OUTx ค่าทนต่อแรงดันไฟฟ้า VDSS (V)

50.0

ค่าทนต่อแรงดันไฟฟ้าขาออก VOUT (V)

50.0

กระแสไฟขาออก IOUT (A)

จำกัดภายใน

กำลังไฟฟ้าสูญเสีย PD (W)

1.8

อุณหภูมิในการทำงาน Topr (°C)

-40 to 110

อุณหภูมิทางแยก Tj (°C)

150

อุณหภูมิในการจัดเก็บ Tstg (°C)

-55 to 150

ช่วงการทำงาน

แรงดันไฟฟ้าในการทำงาน VDD(opr) (V)

@Tj=25°C

8 to 40

2.7 to 5.5

ลักษณะทางไฟฟ้า

ความต้านทาน RDS(ON) typ. (Ω)

@VDD=12V(TPD2015FN)

/ 5V (TPD2017FN),

, VIN=5V,

IOUT=0.5A, Tj=25°C

0.40

จำนวนเอาต์พุต

8

ฟังก์ชันการป้องกัน

การปิดระบบความร้อน

การปิดกระแสเกิน

การตรวจสอบตัวอย่างและความพร้อมใช้งาน

ซื้อออนไลน์

ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่

TPD2015FN
TPD2017FN

ติดตามลิงก์ด้านล่างสำหรับการประยุกต์ใช้ TPD2017FN

หมายเหตุการประยุกต์ใช้สำหรับ TPD2017FN

หากต้องการตรวจสอบความพร้อมของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่

TPD2015FN
ซื้อออนไลน์

TPD2017FN
ซื้อออนไลน์
