Toshiba เปิดตัวโฟโตรีเลย์ขนาดเล็กที่เหมาะสำหรับสวิตช์สัญญาณความถี่สูงในเครื่องทดสอบเซมิคอนดักเตอร์

Logo

ลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและปรับปรุงคุณลักษณะการส่งสัญญาณความถี่สูง

คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–17 ตุลาคม 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “TLP3475W” ซึ่งเป็นโฟโตรีเลย์ในแพ็กเกจ WSON4 ขนาดเล็กและบาง ช่วยลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและระงับการลดทอนกำลังในสัญญาณความถี่สูง [1] และเหมาะสำหรับพินอิเล็กทรอนิกส์ของเครื่องทดสอบเซมิคอนดักเตอร์ซึ่งใช้รีเลย์จำนวนมากและต้องการการส่งสัญญาณความเร็วสูง เริ่มจัดส่งผลิตภัณฑ์จำนวนมากแล้ววันนี้

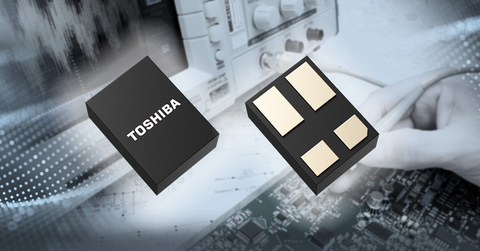

Toshiba: TLP3475W, a photorelay in a small, thin WSON4 package. (Graphic: Business Wire)

Toshiba: TLP3475W โฟโตรีเลย์ในแพ็กเกจ WSON4 ขนาดเล็กและบาง (ภาพ: Business Wire)

การออกแบบบรรจุภัณฑ์ที่ได้รับการปรับปรุงประสิทธิภาพของ Toshiba จะช่วยลดความจุและการเหนี่ยวนำที่ไม่ต้องการในโฟโตรีเลย์ใหม่ ซึ่งช่วยลดการสูญเสียสัญญาณจากจุดสัญญาณเข้าและปรับปรุงคุณลักษณะการส่งสัญญาณความถี่สูงเป็น 20GHz (ทั่วไป) [2] ซึ่งต่ำกว่า TLP3475S ผลิตภัณฑ์ปัจจุบันของ Toshiba ประมาณ 1.5 เท่า [2]

TLP3475W ใช้แพ็กเกจ WSON4 ขนาดเล็กและบางที่มีความหนาเพียง 0.8 มม. (ทั่วไป) ทำให้เป็นโฟโตรีเลย์ที่มีขนาดเล็กที่สุด [3] ในอุตสาหกรรมเพื่อให้คุณลักษณะการส่งสัญญาณความถี่สูงที่ดีขึ้นอย่างแท้จริง มีความสูงน้อยกว่าแพ็กเกจ S-VSON4T ขนาดเล็กพิเศษของ Toshiba ถึง 40% ช่วยให้สามารถติดตั้งผลิตภัณฑ์อื่นได้มากขึ้นบนแผงวงจรเดียวกัน และจะช่วยทำให้มีประสิทธิภาพการวัดที่ดีขึ้นด้วย

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ต่อไปเพื่อรองรับเครื่องมือทดสอบเซมิคอนดักเตอร์ที่ให้ความเร็วที่สูงขึ้นและฟังก์ชันการทำงานที่ดียิ่งขึ้น

การใช้งาน

  • เครื่องทดสอบเซมิคอนดักเตอร์ (เครื่องทดสอบหน่วยความจำความเร็วสูง เครื่องทดสอบลอจิกความเร็วสูง ฯลฯ)
  • การ์ดโพรบ
  • อุปกรณ์วัด

คุณสมบัติ

  • แพ็กเกจ WSON4 ที่มีขนาดเล็กที่สุด [3] ในอุตสาหกรรม: 1.45 มม. × 2.0 มม. (ทั่วไป), t=0.8 มม. (ทั่วไป)
  • การปรับปรุงการส่งสัญญาณความถี่สูง : f=20GHz (ทั่วไป) @Insertion loss(S21) = -3dB
  • ฟังก์ชันเปิดตามปกติ (1-Form-A)

หมายเหตุ:

[1] เมื่อย่านความถี่อยู่ในช่วงหลายร้อยเมกะเฮิรตซ์ถึงหลายสิบกิกะเฮิรตซ์
[2] ย่านความถี่ที่อัตราส่วนการลดทอนกำลัง (การสูญเสียสัญญาณที่จุดสัญญาณเข้า) เมื่อสัญญาณผ่านเอาท์พุต MOSFET คือ -3dB
[3] สำหรับโฟโตรีเลย์ จากแบบสำรวจของ Toshiba ณ เดือนตุลาคม 2023

ข้อมูลจำเพาะหลัก

(T= 25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)

หมายเลขชิ้นส่วน

TLP3475W

บรรจุุภัณฑ์

ชื่อ

WSON4

ขนาด (มม.)

1.45 × 2.0 (ทั่วไป), t=0.8 (ทั่วไป)

พิกัดสูงสุดสัมบูรณ์

แรงดันไฟฟ้าขั้วต่อเอาต์พุตสถานะปิด VOFF (V)

60

กระแสไฟสถานะเปิด ION (A)

0.4

กระแสไฟสถานะเปิด (พัลส์) IONP (A)

1.2

อุณหภูมิในการทำงาน Topr (°C)

-40 ถึง 110

คุณลักษณะทางไฟฟ้าแบบคู่

ทริกเกอร์กระแสไฟ LED IFT (mA)

สูงสุด

3.0

ความต้านทานในสถานะเปิด RON (Ω)

ทั่วไป

1.1

สูงสุด

1.5

คุณลักษณะทางไฟฟ้า

ความจุเอาต์พุต COFF (pF)

สูงสุด

20

คุณลักษณะการสวิตช์

เวลาเปิดเครื่อง tON (ms)

@RL = 200Ω,

VDD = 20V,

IF = 5mA

สูงสุด

0.25

เวลาปิดเครื่อง tOFF (ms)

0.2

คุณลักษณะการแยกสัญญาณ

แรงดันไฟฟ้าการแยกสัญญาณ BVS (Vrms)

ขั้นต่ำ

300

การตรวจสอบตัวอย่างและการจัดจำหน่าย

ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TLP3475W

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับโฟโตรีเลย์ของ Toshiba
โฟโตรีเลย์ (เอาต์พุต MOSFET)

หากต้องการตรวจสอบการจัดจำหน่ายของผลิตภัณฑ์ใหม่ที่ร้านผู้จัดจำหน่ายออนไลน์ โปรดไปที่:
TLP3475W
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า
